Cómo encontrar un fallo de aislamiento de alta tensión en un autobús o vehículo eléctrico
Por Sebastian Rivera
La respuesta corta
Deja seguro el sistema de alta tensión y usa un comprobador de aislamiento para medir entre cada conductor de alta tensión y el chasis. Un circuito sano da una lectura muy alta, a menudo de gigaohmios. Cuando una lectura baja, desconecta componentes de 1 en 1 y vuelve a medir. Cuando vuelve el aislamiento, lo último que has desconectado es el camino hacia la avería.
Seguridad. El trabajo en alta tensión es solo para técnicos formados y cualificados. Sigue el procedimiento del fabricante para dejar el sistema sin tensión, bloquéalo, usa EPI homologado y comprueba la ausencia de tensión antes de cualquier prueba.
En un trabajo real

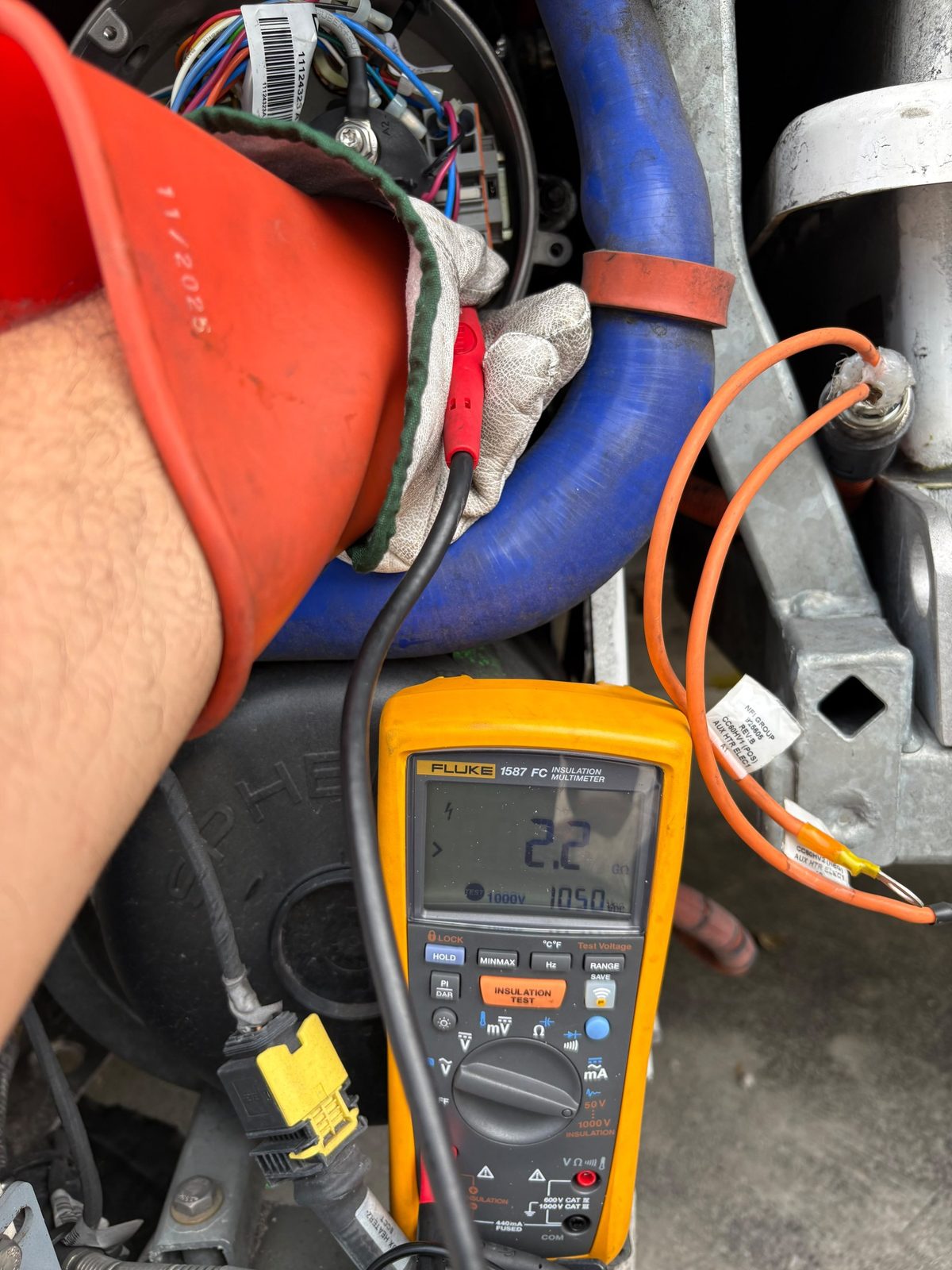

En este trabajo, el borne A1 de un calefactor auxiliar de alta tensión perdía aislamiento con su conector de control enchufado. Un cortocircuito interno en el contactor del calefactor dejaba pasar alta tensión por los cables de control hasta ese conector. Con el conector desenchufado, el borne A1 volvió a dar 2,2 GΩ en una prueba a 1000 V. La avería estaba dentro del contactor, no en el cableado de alta tensión.
Cómo hacerlo
- Deja el sistema seguro. Deja sin tensión el sistema de alta tensión siguiendo el procedimiento del fabricante, bloquéalo y comprueba que no hay tensión.
- Prepara el comprobador de aislamiento. Selecciona la tensión de prueba que indica el fabricante para ese sistema, normalmente 500 V o 1000 V.
- Mide cada conductor a chasis. Mide cada positivo y negativo de alta tensión a masa de chasis y anota todas las lecturas.
- Divide el circuito. Si una lectura es baja, desconecta componentes y conectores de 1 en 1 y vuelve a medir desde el mismo punto.
- Busca lo que devuelve el aislamiento. Cuando la lectura vuelve a subir, la pieza que acabas de desconectar está en el camino de la fuga. Después, confirma la avería dentro de esa pieza.
Los valores mínimos de aislamiento dependen del fabricante y de la tensión del sistema, así que compara siempre con su especificación, no con una cifra general. Ver más casos de diagnóstico.
